口红易断，是怎么回事？怎么办？

关键词：口红断裂 膏体配方 包材配合 灌装工艺 场景测试

作者：方楠 包研堂 口红资深包装

Hello，大家好！非常骄傲曾经成功开发现象级包材-故宫口红。

作为咱们HUFU.CLUB口红群主，本次受邀，和大家聊一聊口红膏体断裂问题。

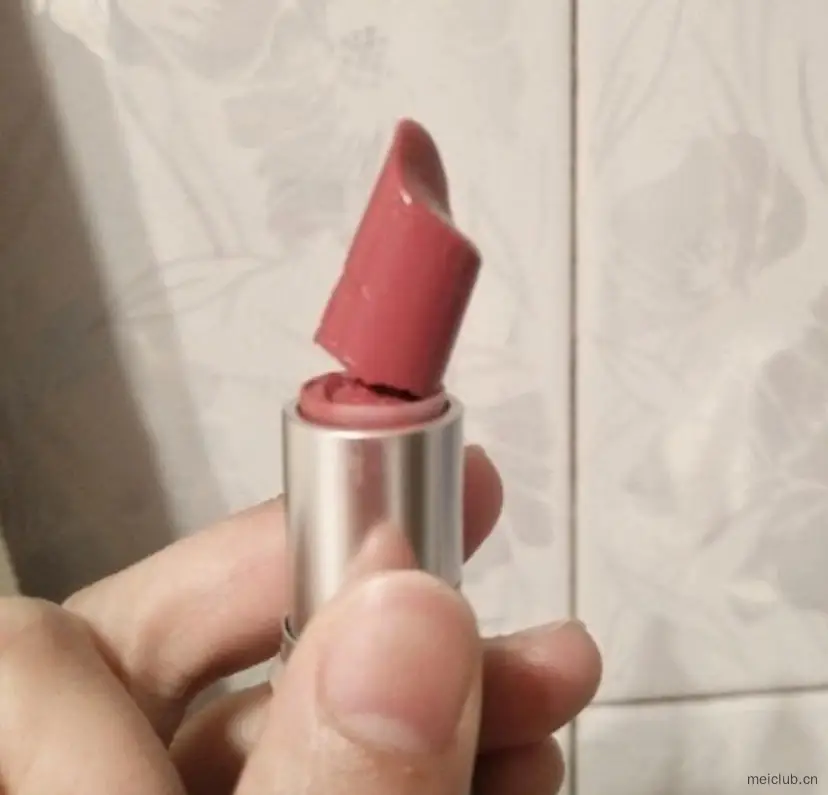

口红膏体断裂，堪称美妆界的“小型事故现场”——刚买的大牌限量，还没涂两次，“啪嗒”一声断成两截，心碎程度堪比失恋。

为什么受伤的总是口红？如何解决？

这次我们把它拆成“6×3”工程：6 大维度、每维度 3 个关键控制点，一次性把“断”因和“不断”方案讲透。建议收藏，以后新品评审、工厂验货、用户投诉都能直接对照打钩。

膏体本身：硬度、韧性与配方比例原因

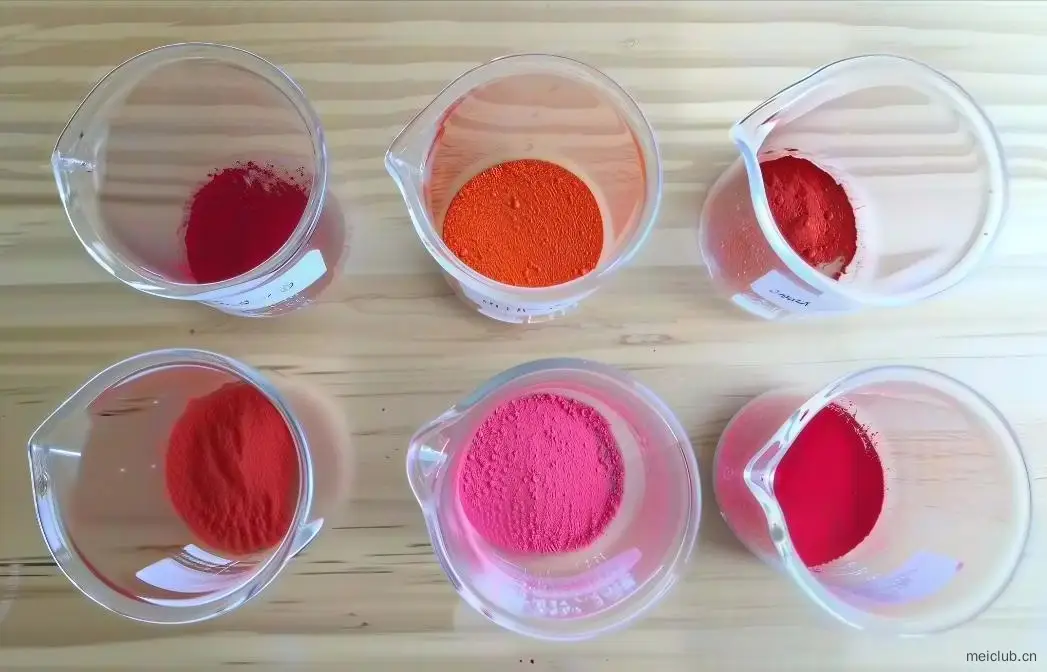

比如1. 蜡油比失衡、  2. 色粉未充分包裹、 3. 膏体内应力未充分释放等等。

听做配方的朋友说，可以通过这些方法来增加膏体强度，减少断裂，比如结晶型/非结晶型蜡比例、 油脂极性搭配 、 少量弹性体弯曲回弹。

现在ODM工厂技术都已经很成熟，大多数配方都是比较稳定的，一般配方的原因应该不是很常见，小概率事件，除非是非常特殊的新配方体系。

配方不是楠哥的专业领域，在这里就不过多展开了。楠哥之前有在自己公众号“包研堂-楠哥”专门写过一篇关于口红断原因的文章，有兴趣的朋友可以去阅读原文。

灌装工艺：温度–时间–剪切的三重奏

楠哥之前在某头部大厂工作期间，负责过灌包部门，所以灌装略知一二。

1. 恒温灌装

灌装温度波动±2 ℃ 就会让同批硬度发生差异。采用恒温料斗，出料口再加过滤网，硬度波动可显著降低。

2. 冷冻曲线

灌装模具低温急冷，冷却后脱模回到25 ℃ 回温 30 min再脱模，膏体表面形成致密保护表层，跌落高度预计可以增加
15-20cm左右。

3. 浇口位置

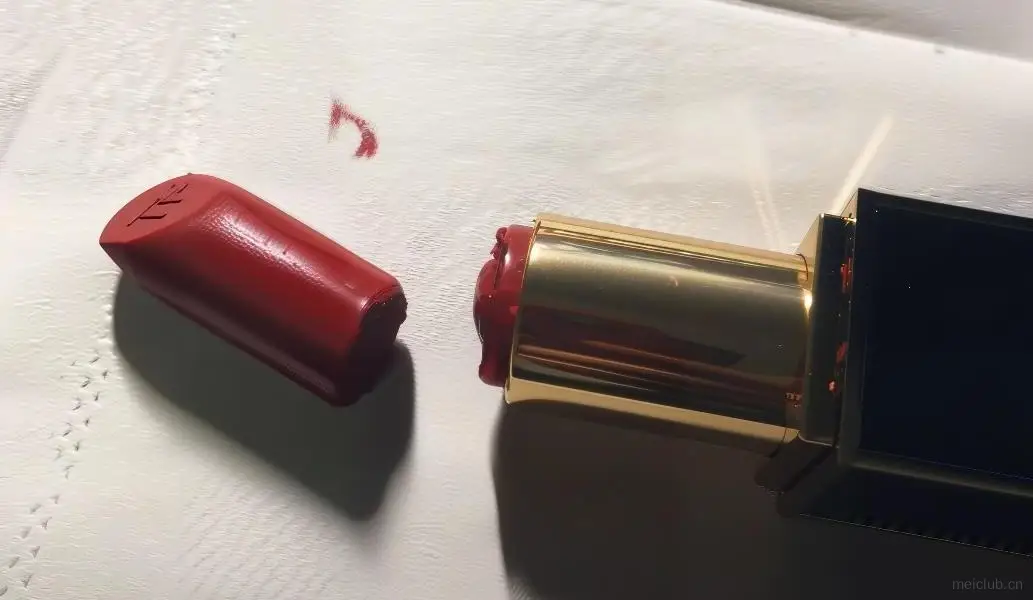

底部中心浇 vs 侧壁浇：前者底部缩孔体积↓60 %，根部断裂率从 2 % 降到 0.3 %。

包材配合：不是“能转就行”，而是“抓得稳”

1. 内杯（珠子）抱紧力

用多棱筋位内杯（珠子），控制抱紧力，不能过松也不能过紧，过松易滑脱，过紧会把膏体“掐断”。

2. 同轴度/垂直度

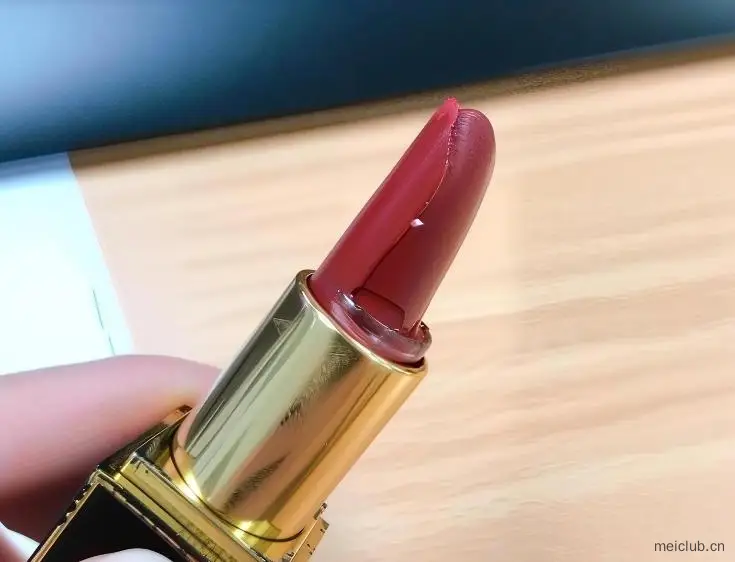

杯口与旋转机构同轴如果偏位一点点，膏体边缘刮壁→微裂纹→跌落断裂。有条件的话可以增加在线视觉检测。

3. 底部间隙

膏体底面与杯底间隙需尽量小；间隙大，冷却时底部先收缩拉裂，排气不良出现“空心”缺陷。这个和包材珠子的底部排气孔也有关系。膏体热胀冷缩后会形成凹孔，最好是进行二次加热和补料。

储运&使用场景：高温、暴力快递与“1 cm 魔咒”

1. 模拟50 ℃ 车载测试

把成品放 45-50 ℃ 烘箱 6 h，看看膏体是否融化或挂壁，如有，则进行配方+阶梯降温+包材三重优化。

2. 模拟运输定向跌落

按30-50cm 倒跌，验证珠子爪子抓住膏体效果。然后带包装盒面跌+角跌，断裂率≤1%属于合格。

3. 消费者“1 cm 定律”

经常会有些消费者忘了完全旋回去，或者露出来一点就合盖，膏体旋出>1 cm 力矩放大 大约2-3 倍；在包装印刷操作警示+社交平台教育，可把客服断裂投诉降。

实验室快筛：研发阶段就能“看见”断裂

1. 三点抗弯

 跨距 25 mm，下压速度 5 mm/min；抗弯强度≥2.5 MPa、断裂伸长率≥6 % 基本安全。

2. 低温冲击

-5 ℃ 4 h→50 g 钢球 15 cm 冲击，无裂痕为合格；可模拟冬天北方快递场景。

3. 偏光应力仪

底部亮条纹>3 级说明内应力集中，需要回温或调整降温速率。

不是玄学，这是科学

口红断裂从来不是“运气不好”，而是一张跨学科、跨部门的 FMEA 表：

– 研发把蜡油比、弹性体写进配方；
– 工艺把恒温灌装、阶梯降温写进 SOP；
– 包装开发把包材功能力、椭圆度写进包材SPEC；
– 质量把 50 ℃ 车载、跌落测试进行到位；
– 市场把“旋出 1 cm”做成社媒梗图。

当每个节点都前移，往前测试，断裂率就能从 5 %→0.5 %→0.05 %，直到用户再也想不起“断口红”这个话题。当然这可能只是楠哥的一个美好愿望，哈哈哈~

愿世间再无“心碎声”，愿每一支口红都能被温柔用完。

ok，今天先聊到这，且听下回分解。咱们下期再见~

本文作者：

方楠 包研堂主理人
13962143031

社区欢迎投稿，包材，原料，代工等化妆品开发上下游等信息。
